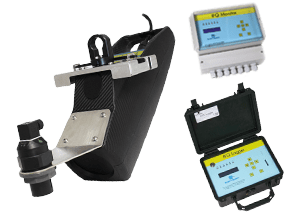

فلومتر راداری Raven Eye:
چشم کلاغ (Raven-Eye) در بالاى سطح سیال جارى نصب شده و با استفاده از فناورى دیجیتال پالس داپلر رادارى (Pulsed Digital Doppler RADAR) سرعت متوسط سیال را با دقت بالا اندازهگیرى مینماید. همچنین ارتفاع سیال نیز با استفاده از یک سنسور سطح (اولتراسونیک، رادار یا فشار) اندازهگیرى میشود و با توجه به سطح مقطع، حجم عبورى با استفاده از معادله پیوستگى Q=V×A در واحد زمان محاسبه میشود.
در طول هر چرخه اندازهگیرى، هزاران نمونه سرعت اندازهگیرى میشود و سرعت متوسط مقادیر قرائت شده، توسط یک پردازنده سیگنال دیجیتال بسیار قوى مورد تجزیه و تحلیل طیفى در زمان قرار مىگیرد.
همانطور که در تصویر مشخص میباشد پارامتر سرعت در مقاطع مختلف سیال در عرض کانال متفاوت است لذا دستگاه شروع به اندازهگیرى توزیع سرعت در تمام عرض کانال نموده و آن را در حافظه خود ثبت مىنماید.
(سرعتهاى کم و سرعتهاى زیاد) با در نظر گرفتن فاصله نصب دستگاه ازسطح مایع و با توجه به زاویه تابش امواج رادار و همچنین زاویه دستگاه نسبت به سطح آب، دقیقاً سطح پوشش ناحیه اندازهگیرى تعیین مىگردد.
در نتیجه فلومتر راداری Raven Eye به طور خودکار سرعتهاى اندازهگیرى شده را با سطح پوشش ناحیه اندازهگیرى و همچنین ارتفاع سیال، تطبیق مىدهد. این دستگاه حتى در مواقعى که سطح کانال با چوب و یا پلاستیک پوشیده شده باشد، کار خواهد کرد.
مزایای فلومتر راداری Raven Eye
– اندازهگیری دقیق جریان
– اقتصادی و مقرون به صرفه
– امکان تهیه در دو مدل نصب ثابت و قابل حمل
– بدون هرگونه تماس سنسور با سیال (سنسور بالاتر از سطح سیال نصب می گردد.)
– نصب و راهاندازی بسیار ساده و آسان
– ساختاری بسیار مقاوم و دارای درجه حفاظت IP68
– سنسور یکپارچه وکاملاً مهر و موم شده بدون هیچگونه مفاصل، مهره، پیچ و…
– توسعه یافته و طراحی شده برای انواع مکانهای مورد مصرف کاربردی
– تجزیه و تحلیل توزیع سرعت و فناوری خود یادگیری برای محاسبه سرعت متوسط
– مناسب برای کانالهای ١۰۰ میلیمتر به بالا
– سازگاری آسان با SCADA ،PLC و سیستم های تلهمتری
– سنسور دارای پورت خروجی RS485 مستقیم بدون نیاز به تابلوی مانیتورینگ و یا هر مبدل دیگری
– خروجی جریان ۴ تا ٢۰ میلیآمپر با قابلیت تنظیم
– راه حلی ایدهآل جهت شرایط دشوار مانند مواد جامد بالا، حرارت بالا، جریان کم عمق و تند، سرعت های بالا و کانالهای بزرگ باز
– بدون نیاز به تعمیر و نگهداری خاص
– دارای قابلیت سیستم تشخیص خودکار
انتخاب نام Raven Eye (چشم کلاغ) برای این محصول، تصادفی نبوده است؛ این دستگاه مانند کلاغ دارای سه ویژگی کلیدی میباشد: هوش (Intelligence)، سازگاری (Adaptability) و بقاء (Survivability)
کاربردها و محلهای مورد استفاده:
– شبکههای فاضلاب/مانیتورینگ کانالهای شبکهای
– تصفیهخانههای فاضلاب
– رودخانهها و کانالهای آبیاری
– صنایع و نیروگاههای آبی
شرکت تجهیزکنترل به عنوان نماینده رسمی شرکت ایران مدار(تولیدکننده دستگاه های ابزاردقیق) توانایی تأمین انواع ابزاردقیق مورد نیاز در صنعت آب و فاضلاب را دارد. برای کسب اطلاعات بیشتر با کارشناسان تجهیزکنترل در ارتباط باشید.
