مقایسه اتصالات فلنجی، دندهای و جوشی در سیستمهای صنعتی
اتصالات لوله در صنایع مختلف، نقش اساسی در انتقال سیالات، ایمنی سیستم و نگهداری آسان دارند. در میان انواع روشهای اتصال، سه روش فلنجی (Flanged)، دندهای (Threaded) و جوشی (Welded) رایجترین هستند. انتخاب صحیح بین این روشها بر اساس نوع پروژه، فشار کاری، نوع سیال و نیاز به تعمیرات آینده صورت میگیرد.
در پروژههای انتقال آب و فاضلاب، انتخاب صحیح بین انواع اتصال لوله یکی از تصمیمهای کلیدی مهندسی است. مقایسه اتصالات فلنجی، دندهای و جوشی در سیستمهای صنعتی به مهندسان کمک میکند تا بر اساس فشار کاری، شرایط محیطی، نوع سیال و نیازهای تعمیراتی بهترین گزینه را انتخاب کنند. در تجربه پروژههای تجهیزکنترل، انتخاب نادرست اتصال میتواند باعث نشتی، توقف بهرهبرداری یا افزایش هزینههای نگهداری شود.
در این مقاله به مقایسه اتصالات فلنجی، دندهای و جوشی در سیستمهای صنعتی میپردازیم.

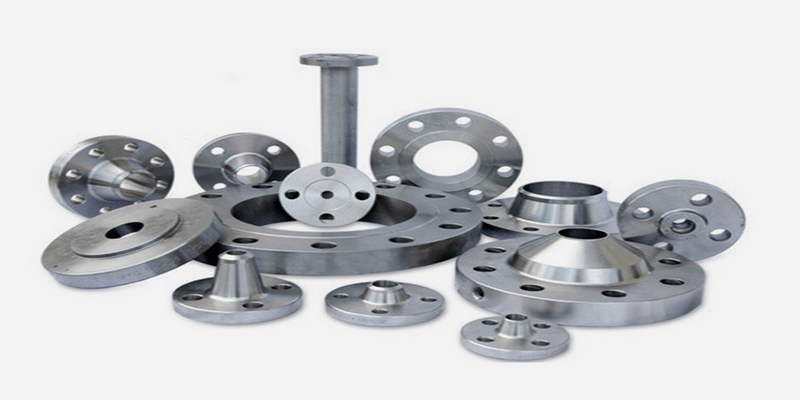

۱. اتصال فلنجی (Flanged)
✅ ویژگیها:
-
قابل جداسازی و تعویض آسان
-
مناسب برای فشارهای بالا و قطرهای بزرگ
-
اتصال توسط پیچ و مهره به کمک فلنج و گسکت
✅ مزایا:
-
نصب و جداسازی سریع برای تعمیر و نگهداری
-
امکان استفاده مجدد از اتصالات
-
انعطاف در موقعیت نصب
❌ معایب:
-
نیاز به فضای بیشتر برای نصب
-
احتمال نشت در محل اتصال اگر گسکت یا پیچها بهدرستی نصب نشوند
✅ کاربردها:
-
ایستگاههای پمپاژ، تصفیهخانهها، سیستمهای تحت فشار بالا، خطوط اصلی آب و بخار
در پروژههای تصفیهخانه و ایستگاههای پمپاژ، اتصالات فلنجی به دلیل امکان باز و بسته شدن سریع، برای نصب پمپها، شیرآلات صنعتی و تجهیزات ابزار دقیق بسیار کاربردی هستند. استفاده از فلنجهای مطابق استاندارد EN1092 یا ASME B16.5 و انتخاب صحیح گسکت، در کاهش نشتی و افزایش عمر سیستم نقش مهمی دارد.
۲. اتصال دندهای (Threaded)
✅ ویژگیها:
-
استفاده از رزوه در بدنه اتصال برای پیچیدن لولهها
-
عدم نیاز به جوشکاری
✅ مزایا:
-
نصب آسان بدون نیاز به تجهیزات خاص
-
مناسب برای لولهکشی سبک و موقت
-
مناسب برای سایزهای کوچک (زیر ۲ اینچ)
❌ معایب:
-
ضعف در مقابل فشار و دمای بالا
-
احتمال نشت به مرور زمان
-
نیاز به دقت بالا در رزوهکاری
✅ کاربردها:
-
سیستمهای آب خانگی، هوای فشرده، گاز طبیعی فشار پایین، سیستمهای فاضلاب با فشار کم
در سیستمهای صنعتی بزرگ، استفاده از اتصال دندهای به دلیل احتمال نشتی و محدودیت فشار معمولاً توصیه نمیشود. با این حال در خطوط ابزار دقیق، سیستمهای هوای فشرده یا خطوط جانبی کوچک در تصفیهخانهها، این روش به دلیل نصب سریع و هزینه پایین هنوز کاربرد دارد.
۳. اتصال جوشی (Welded)
✅ ویژگیها:
-
اتصال دائم با جوش ذوبی یا لببهلب
-
استحکام بالا و بدون نشت
✅ مزایا:
-
مقاومت بسیار بالا در برابر فشار و دما
-
کمترین میزان نشت در میان انواع اتصال
-
مناسب برای محیطهای صنعتی حساس
❌ معایب:
-
نیاز به نیروی متخصص و تجهیزات جوشکاری
-
دشواری در تعمیرات و جداسازی
-
هزینه اولیه بالاتر
✅ کاربردها:
-
صنایع نفت، گاز، پتروشیمی، نیروگاهها، سیستمهای بخار و فشار بالا
در خطوط انتقال آب با فشار بالا یا خطوط فولادی در پروژههای زیرساختی، اتصال جوشی بهترین گزینه برای جلوگیری از نشتی است. در بسیاری از پروژههای آب و فاضلاب که تجهیزکنترل در آنها مشارکت داشته، اتصالات جوشی در خطوط اصلی باعث کاهش هزینه تعمیرات در بلندمدت شده است.
جدول مقایسه کلی اتصالات فلنجی، دندهای و جوشی
| ویژگیها | فلنجی | دندهای | جوشی |
|---|---|---|---|
| فشار قابل تحمل | بالا | پایین تا متوسط | بسیار بالا |
| قابلیت جداسازی | بله | بله | خیر |
| هزینه نصب اولیه | متوسط | پایین | بالا |
| نیاز به تجهیزات خاص | پیچ و مهره | نه | بله (جوشکاری) |
| امکان نشت | متوسط | بالا | بسیار کم |
| سایزهای پیشنهادی | بزرگ | کوچک | همه سایزها |
جمعبندی
مقایسه اتصالات فلنجی، دندهای و جوشی در سیستمهای صنعتی در این مقاله بررسی قرار گرفت.
انتخاب بین اتصال فلنجی، دندهای یا جوشی بستگی به نوع کاربرد، فشار کاری، سایز لوله و نیاز به تعمیرات دارد.
اگر پروژهای با فشار بالا و نیاز به تعمیرات سریع دارید، اتصال فلنجی مناسبتر است.
برای کاربردهای ساده و کمفشار، اتصال دندهای مقرونبهصرفه است.
اما در پروژههای حساس و دائمی، اتصال جوشی بهترین عملکرد را ارائه میدهد.
برای آشنایی بیشتر با انواع فلنج ها می توانید به مقاله انواع فلنج ها مراجعه کنید.
