محاسبه هد و دبی پمپ در پروژههای آب و فاضلاب | راهنمای کامل مهندسی
در پروژههای آب و فاضلاب، انتخاب صحیح پمپ بدون محاسبه دقیق هد و دبی عملاً یک ریسک بزرگ مهندسی است. بسیاری از خرابیها، مصرف بالای انرژی و افت عملکرد سیستمها، مستقیماً به اشتباه در همین دو پارامتر کلیدی برمیگردد.
در این مقاله، بهصورت کامل، کاربردی و مهندسی با مفاهیم هد و دبی پمپ، روشهای محاسبه و نکات مهم اجرایی در پروژههای آب و فاضلاب آشنا میشویم.
دبی پمپ (Flow Rate) چیست؟
دبی پمپ مقدار سیالی است که پمپ در واحد زمان جابهجا میکند و معمولاً با واحدهای زیر بیان میشود:
- مترمکعب بر ساعت (m³/h)
- لیتر بر ثانیه (L/s)
- گالن بر دقیقه (GPM)
در پروژههای آب و فاضلاب، دبی پمپ مستقیماً به نیاز مصرف، ظرفیت تصفیهخانه یا حجم انتقال سیال وابسته است.
عوامل مؤثر بر تعیین دبی پمپ
- جمعیت تحت پوشش یا ظرفیت پروژه
- میزان مصرف آب یا تولید فاضلاب
- ضریب همزمانی مصرف
- شرایط بهرهبرداری (پیک مصرف)
انتخاب دبی کمتر از مقدار واقعی، باعث کمبود فشار و اختلال در سیستم میشود و انتخاب دبی بیشازحد، افزایش مصرف انرژی و استهلاک تجهیزات را بهدنبال دارد.
هد پمپ (Total Head) چیست؟
هد پمپ نشاندهنده میزان انرژی موردنیاز برای غلبه بر مقاومتهای مسیر جریان است و معمولاً بر حسب متر ستون سیال بیان میشود.
هد کل پمپ از مجموع چند بخش تشکیل میشود:
1. هد استاتیک (Static Head)
اختلاف ارتفاع بین سطح مکش و سطح دهش پمپ.
2. هد افت اصطکاکی (Friction Loss)
افت فشار ناشی از اصطکاک سیال با لولهها، اتصالات، شیرآلات و تجهیزات مسیر.
3. هد فشاری (Pressure Head)
فشار موردنیاز در نقطه خروجی سیستم، بهویژه در شبکههای آبرسانی.
فرمول ساده هد کل پمپ:
هد کل = هد استاتیک + افت اصطکاکی + هد فشاری
نحوه محاسبه افت اصطکاکی در خطوط لوله
افت اصطکاکی یکی از مهمترین بخشهای محاسبه هد پمپ است و به عوامل زیر بستگی دارد:
- طول لوله
- قطر لوله
- جنس لوله
- دبی جریان
- تعداد و نوع اتصالات
در پروژههای آب و فاضلاب معمولاً از روابط تجربی مانند هیزن-ویلیامز یا دارسی-ویسباخ استفاده میشود.
هرچه قطر لوله کمتر و دبی بیشتر باشد، افت اصطکاکی بهصورت تصاعدی افزایش مییابد.
ارتباط هد و دبی با منحنی عملکرد پمپ
هر پمپ دارای منحنی مشخصه (Pump Curve) است که رابطه بین هد و دبی را نشان میدهد. انتخاب پمپ باید بهگونهای انجام شود که نقطه کارکرد (Operating Point) در محدوده راندمان بهینه قرار گیرد.
انتخاب نادرست نقطه کارکرد میتواند باعث:
- لرزش و صدا
- کاویتاسیون
- افزایش مصرف برق
- کاهش عمر پمپ
شود.
مثال کاربردی محاسبه هد و دبی پمپ
فرض کنید در یک پروژه آبرسانی:
- دبی موردنیاز: 50 m³/h
- اختلاف ارتفاع: 20 متر
- افت اصطکاکی مسیر: 15 متر
- فشار خروجی موردنیاز: معادل 10 متر ستون آب
هد کل پمپ:
20 + 15 + 10 = 45 متر
بنابراین، پمپ انتخابی باید قادر باشد دبی 50 m³/h را در هد 45 متر تأمین کند.
نکات کلیدی مهندسی در انتخاب پمپ
- همیشه 5 تا 10 درصد ضریب اطمینان در نظر بگیرید
- از انتخاب پمپ در انتهای منحنی عملکرد خودداری کنید
- شرایط آینده پروژه (افزایش مصرف) را لحاظ کنید

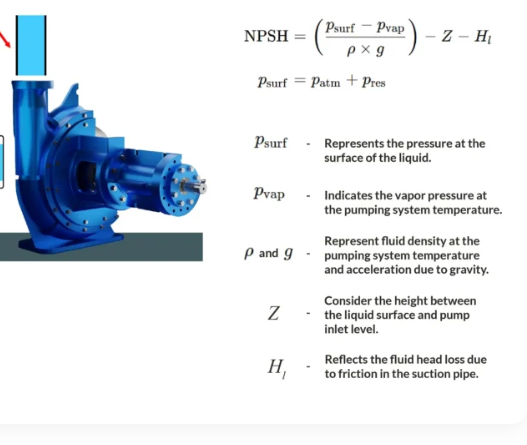

- به NPSH و جلوگیری از کاویتاسیون توجه ویژه داشته باشید.
نقش مشاوره فنی در محاسبه صحیح هد و دبی
محاسبه هد و دبی پمپ اگرچه عددی بهنظر میرسد، اما در عمل نیازمند تجربه مهندسی و شناخت شرایط اجرایی پروژه است. کوچکترین خطا میتواند هزینههای سنگینی به پروژه تحمیل کند.
شرکت تجهیزکنترل با تجربه تخصصی در پروژههای آب و فاضلاب، خدمات زیر را ارائه میدهد:
- محاسبه دقیق هد و دبی پمپ
- انتخاب بهینه الکتروپمپ متناسب با پروژه
- ارائه مشخصات فنی و دیتاشیت
- پشتیبانی مهندسی تا مرحله اجرا
شرکت تجهیزکنترل نماینده شرکت تلمبه ایران(پمپیران) تأمین کننده الکتروپمپ های برند پمپیران می باشد. برای مشاوره با کارشناسان ما در ارتباط باشید.
