تست هیدرواستاتیکی شیرآلات و اتصالات

تست هیدرواستاتیکی شیرآلات و اتصالات

مقدمه

شیرآلات صنعتی و اتصالات تحت فشار در صنایع مختلف مانند آب و فاضلاب، نفت و گاز، پتروشیمی و نیروگاهی نقش حیاتی دارند. ایمنی و کارایی این تجهیزات تنها زمانی تضمین می‌شود که قبل از بهره‌برداری، تحت آزمون‌های استاندارد قرار گیرند. یکی از مهم‌ترین این آزمون‌ها، تست هیدرواستاتیکی (Hydrostatic Test) است که شامل دو بخش اصلی تست بدنه (Shell Test) و تست آب‌بندی (Closure Test) می‌باشد.انجام این تست ها از الزامات بازرسی شیرآلات و اتصالات می باشد.

تست هیدرواستاتیکی چیست؟

تست هیدرواستاتیکی یک فرآیند کنترلی است که در آن شیرآلات و اتصالات با استفاده از آب یا سیال تحت فشار مشخص آزمایش می‌شوند. این تست برای اطمینان از استحکام بدنه، تحمل فشار طراحی، و عدم وجود نشتی در نقاط آب‌بندی انجام می‌شود.

استانداردهای تست هیدرواستاتیکی شیرآلات

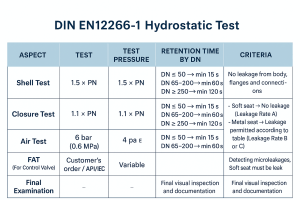

یکی از رایج‌ترین استانداردها در این زمینه، DIN EN 12266-1 است که جزئیات روش‌های تست، فشارهای آزمون، زمان نگهداری فشار و معیارهای قبولی را تعیین می‌کند.

مطابق این استاندارد:

• Shell Test (تست بدنه): اعمال فشار ۱.۵ برابر فشار نامی (PN) بر بدنه شیر برای بررسی مقاومت مکانیکی و اطمینان از عدم نشتی.

• Closure Test (تست آب‌بندی): اعمال فشار ۱.۱ برابر PN بر نشیمنگاه شیر جهت بررسی عملکرد آب‌بندی.

در این تست‌ها:

• شیرهای Soft Seat باید کاملاً بدون نشتی باشند (Leakage Rate A).

• شیرهای Metal Seat می‌توانند مقدار محدودی نشتی داشته باشند (Leakage Rate B یا C).

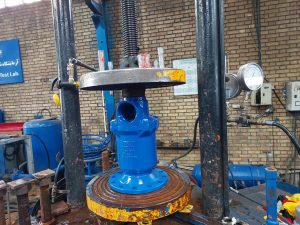

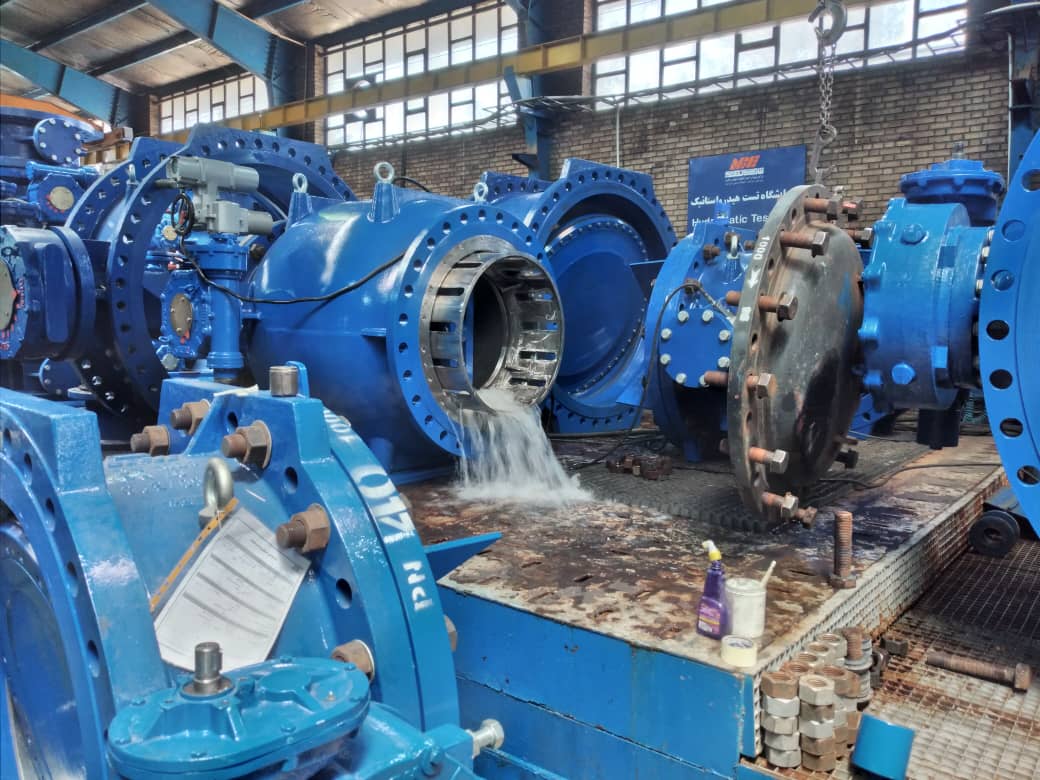

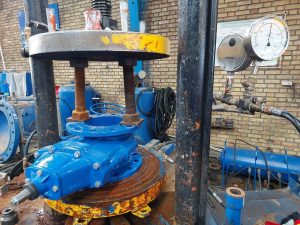

مراحل انجام تست هیدرواستاتیکی

1. آماده‌سازی شیر یا اتصال: بستن ورودی و خروجی، پر کردن با سیال تست (معمولاً آب تمیز).

2. اعمال فشار تست: با توجه به نوع آزمون، فشار ۱.۵ × PN یا ۱.۱ × PN اعمال می‌شود.

3. نگهداری فشار: مدت زمان نگهداری فشار بسته به سایز شیر متفاوت است (۱۵ تا ۱۲۰ ثانیه).

4. بررسی نشتی و عملکرد: مشاهده دقیق نشتی از بدنه یا نشیمنگاه و ثبت نتایج.

5. تایید نهایی: پس از موفقیت در تست، شیر یا اتصال آماده نصب و بهره‌برداری خواهد بود.

   *نکته مهم:تجهیزات، تحت فشار آب مشخص قرار گرفته و میزان تحمل فشار سنجیده می‌شود. قابل ذکر است،کلیه تجهیزات ابزاردقیق همواره توسط شرکت های معتبر  باید کالیبره گردد.

اهمیت تست هیدرواستاتیکی

• تضمین ایمنی تجهیزات در شرایط عملیاتی

• جلوگیری از بروز حوادث ناشی از نشتی یا ترکیدگی

• افزایش طول عمر تجهیزات

• اطمینان کارفرما و مشاور پروژه از کیفیت محصول

پس از انجام تست هیدرواستاتیکی

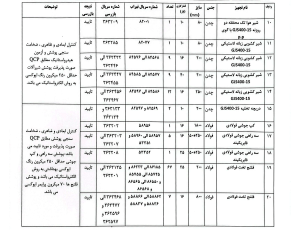

تجهیزات پس از تأیید کیفیت و تهیه صورتجلسه بازرسی، آماده بسته بندی(packing) و ارسال به محل پروژه می گردد.

جمع‌بندی

تست‌های هیدرواستاتیکی بدنه و آب‌بندی شیرآلات و اتصالات، بخش جدایی‌ناپذیر از فرآیند کنترل کیفیت در صنایع زیرساختی و فرآیندی هستند. اجرای این آزمون‌ها مطابق استانداردهای بین‌المللی مانند
DIN EN 12266-1، تضمین‌کننده ایمنی و کارایی تجهیزات در شرایط کاری واقعی است.

شرکت تجهیزکنترل به عنوان نماینده شرکت نهراب گستراشتهارد (شرکت نهراب گستراشتهارد به عنوان تولیدکننده شیرآلات و اتصالات تحت فشار با بهره‌گیری از دانش فنی و تجربه تخصصی، خدمات تست فنی و مطابق با استانداردهای روز دنیا را دارد.) توانایی تأمین شیرالات و اتصالات صنعتی مورد نیاز شما را دارد.
📞 برای دریافت مشاوره و اطلاعات بیشتر با ما تماس بگیرید: 021-22229313
